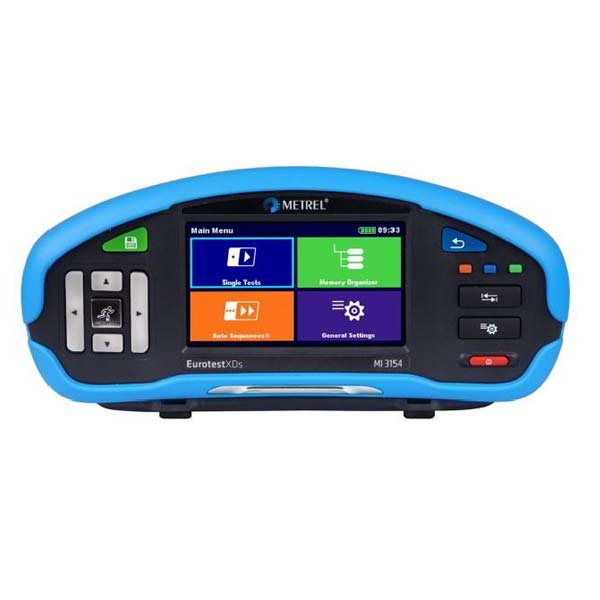

Installationsprüfgerät MI 3154 EurotestXDs ST
Produktnummer:
SW10003
EAN:
3831063436720
Produktinformationen "Installationsprüfgerät MI 3154 EurotestXDs ST"
Das MI 3125BT EurotestCOMBO führt alle notwendigen Tests für eine Anlagensicherheitsprüfung an TT- und TN-Systemen durch. Das große Grafikdisplay mit Hintergrundbeleuchtung ermöglicht ein einfaches Ablesen der Ergebnisse, Warnanzeigen, Messparameter und Meldungen. Zwei Pass/Fail-LED-Anzeigen befinden sich an beiden Seiten des LCD. Für die Bewertung der Prüfergebnisse enthält das MI 3125BT EurotestCOMBO integrierte Sicherungs- und RCD-Kennlinien (einschließlich Typ B). Jede Prüfung hat einen eigenen Hilfe-Bildschirm, auf dem beschrieben wird, wie das Messgerät an die Anlage anzuschließen und die Messung durchzuführen ist. Alle Ergebnisse können schnell auf dem Gerät gespeichert, referenziert und anschließend über die EuroLink PRO-Software (in der Standardausführung enthalten) zur Auswertung und Erstellung von Berichten nach der Prüfung auf den Computer heruntergeladen werden.
Das MI 3125BT EurotestCOMBO führt Prüfungen des Durchgangs, der Isolierung, der RCD, der Schleife und Leitung, der Spannung, der Frequenz, des Erdungswiderstands und der Phasenfolge durch, die von der Norm EN 61557 gefordert werden.
Messfunktionen
Hauptmerkmale
- Vordefinierte profilabhängige AUTO SEQUENCEn.
- Vordefinierte automatische Tests: Auto TT (U, Zln, Zs, Uc); Auto TN/RCD (U, Zln, Zs, Rpe); Auto TN (U, Zln, Zlpe, Rpe); Auto IT (U, Zln, Isc, Isfl, IMD); EVSE.
- Integrierte Hilfe-Fenster zum Nachschlagen vor Ort.
- Integrierte Sicherungstabellen zum automatischen Auswerten der Leitungs-/ Schleifenimpedanz-Ergebnisse.
- Hochauflösender farbiger Touchscreen, 4,3" TFT.
- EVSE AUTO SEQUENCEs und Funktionskontrollen.
- Überwachung aller drei Spannungen in Echtzeit.
- Automatische Polaritätsumkehr bei Durchgangsprüfung.
- Automatisiertes RCD-Prüfverfahren (RCD AUTO).
- Automatisiertes Impedenzprüfverfahren (Z AUTO).
- Funktionelle Inspektionen
- Messwertfilterung anhand der ausgewählten Bereichsgruppe.
- Li-Ion Batterien mit eingebautem Ladegerät als Standardzubehör.
- BT Kommunikation with PC, Android Tablets and Smartphones über integrierte BT Funktion.
- PC SW Metrel ES Manager (Struktur- und Berichterstellung, Daten Upload/Download).
- Optionale aMESM Android APP (Struktur- und Berichterstellung, Daten Upload/Download).
Messfunkionen
- Isolationswiderstand bei Gleichspannung von 50 V bis 1000 V;
- Durchgang von PE-Leitern mit 200 mA DC Prüfstrom mit Polaritätswechsel;
- Durchgang von PE-Leitern mit 7 mA Prüfstrom mit Polaritätswechsel;
- Line/Schleifen Impedanz auch in einer Funktion kombiniert Z AUTO;
- Schleifenimpedanz mit Trip Lock RCD-Funktion;
- TRMS-Spannungs- und Frequenzmessungen;
- Phasenfolge;
- Leistungs- und THD Messung (bis zur 12. Harmonie)
- RCD Prüfung (allgemein und selektiv, Typ AC, A, F, B, B+, MI RCD, EV RCD, PRCD, PRCD-K, PRCD-S);
- Erdungswiderstand (3 Draht- und 2-Klemmen Verfahren);
- Spezifischer Erdungswiderstand mit Ro-Adapter (Option);
- TRMS Leck- und Lastströme (Option);
- Erster Fehlerableitstrom (ISFL);
- Prüfung von Isolationsüberwachungsgeräten (IMDs);
- Varistor-Test;
- Beleuchtung (Option);
- Hohe Auflösung Schleifenimpedanz (mΩ) (Option);
- EVSE AUTO SEQUENCEs und Funktionskontrollen;
- Ermitteln der Lage der Kabel (Option);
- Unterstützung von QR- und/oder Barcode-Scannern (Option);
- EVSESupport (Versorgungsausrüstung für Elektrofahrzeuge) (Option).
Anwendungen
- Prüfung von TT, TN- und IT-Systemen;Testen von TT, TN- und IT-Systemen;
- Prüfung von ein- und mehrphasigen Systemen;
- Erst- und wiederkehrende Prüfungen von Haus- und Industrieanlagen;
- Wartung;
- Installation von Beleuchtungen;
- Prüfung medizinischer Anlagen;
- Feuerschutz-, Militär- und Polizeifahrzeuge;
- Baustellen;
- Mobiles Audio/Video, Konzerthallen, Messen, Spielplätze
- Prüfung von elektrischen Fahrzeug versorgungseinrichtungen (EVSE)
Standards
Funktionen:
- EN 61557; DIN 5032; IEC 62955; IEC 61851
Weitere Referenznormen für das Testen tragbarer Geräte
- EC/EN/HD 60364-4-41; IEC/EN 61008; IEC/EN 61009; BS 7671; AS/NZ 3017
Elektromagnetische Verträglichkeit (EMC):
- IEC/EN 61326-1
Sicherheit:
- IEC/EN 61010-1; IEC/EN 61010-031; IEC/EN 61010-2-030; IEC/EN 61010-2-032
Downloads "Installationsprüfgerät MI 3154 EurotestXDs ST"
